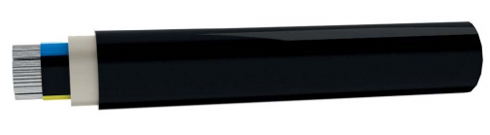

Кабель силовой ГОСТ провод АРкКаВнг(A) 1х35/16-10

Кабель силовой ГОСТ провод АРкКаВнг(A) 1х35/16-10 Обозначение маркировки кабеля АРкКаВнг(A) 1х35/16-10:А - круглый уплотненный проводник, изготовленный из алюминияР - изоляция из сшитой ЭПР резины (EPR) к - медный, проволочный экран в виде повива, с внешним слоем из медной лентыКа - бронезащищающая оболочка, составленный из алюминиевых проволокВнг - защитная оболочка из ПВХ-композиции со сниженным уровнем горючести1 - число проводящих ток жил35 - сечение проводниковы16 - сечение экранирующей оболочки10 - расчетное напряжение, кВ Строение кабеля АРкКаВнг(A) 1х35/16-10:1. Круглый уплотненный проводник, изготовленный из алюминия2. Экструзионное экранирующее покрытие из полупроводящего материала поверх проводников3. Изоляция из сшитой ЭПР резины (EPR)4. Экструзионное экранирующее покрытие из полупроводящего материала поверх изоляции5. Медный, проволочный экран в виде повива, с внешним слоем из медной ленты6. Внутренняя защитная оболочка из ПВХ-композиции со сниженным уровнем горючести7. Бронезащитный слой - изготовлен из алюминиевых лент8. Защитная оболочка из ПВХ-композиции со сниженным уровнем горючестиСфера использования кабеля АРкКаВнг(A) 1х35/16-10:кабеля АРкКаВнг(A) 1х35/16-10 первоочередно используется на территориях с повышенным риском образования взрывов и электрических сетях мощностью 3-35 кВ в производстве и других отраслях.Спецификация кабеля АРкКаВнг(A) 1х35/16-10:Кабель производится с одной и тремя жилами.Класс электронапряжения: 3, 6, 10, 20, 35 кВ.Применяется при монтаже в сухом грунте, внутри зданий, в кабельных коллекторах и при воздушной прокладке (песок, грунтовая смесь песка и глины, нормальная почва с содержанием влаги меньше 14 %).Соответствуют нормам распространения горения для одиночного монтажа ПРГО ПРГП 1 по ГОСТ Р 53315.Имеют высокую сопротивляемость к воздействию нефтепродуктов , жидкости, щелочей, растворов солей, кислот, спиртов , жиров.Температура функционирования жилы до 90 0С, с пороговыми значениями не более 130 0Сне подверженность КЗ при нагреве не более 250 0Свнешний слой устойчив к ультрафиолету благодаря содержанию светостабилизаторов.Проводники не обозначаются (маркируются).Проводники могут быть промаркированы цветной лентой.Изоляционный материал содержит естественный цвет.Для кабеля с гибким проводником (5-й класс) в условная маркировка добавляется индекс «Г».Если среди составляющих кабеля есть герметизирующие элементы, то в аббревиатуру кабеля вносится индекс «г» (защищающие от воды ленты герметизации металлического экрана).По согласованию с покупателем, кабель может быть изготовлен с хлоропреновой прорезиненной оболочкой пониженной горючести.При этом температура внешнего пространства в момент монтажа должна быть не ниже -30 0С.Срок эксплуатации кабеля АРкКаВнг(A) 1х35/16-10 не меньше 20 лет, если соблюдаются эксплуатационные условия, а также требованию по перевозке и сохранению.
