Кабель силовой ГОСТ провод КГ-Т 3х25-0,38

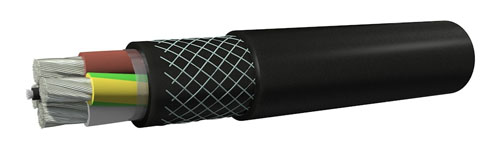

Кабель силовой ГОСТ провод КГ-Т 3х25-0,38 Обозначение маркировки кабеля КГ-Т 3х25-0,38:К - КабельГ - ГибкийТ - исполнение для тропического региона3 - число проводящих ток жил25 - сечение проводников0,38 - номинал напряжения, кВ Строение кабеля КГ-Т 3х25-0,38:1. Проводник скрученная из медных (КГ, КГ-ХЛ) или медных лужёных (КГ-Т) проволок (класс 5); 2. Слой из ПЭТФ-пленки с маркированием ПЭТ-Э; 3. Резиновый изоляционный слой типа РТИ-1 или РТИ-1-ХЛ на основе натурального и бутадиенового каучуков. Маркировка изолированных жил: • цифровая: 1, 2, 3, 4, 5, заземляющий проводник - 0, • цветовая: коричневый, черный, голубой, заземляющая жила - желто-зеленая; 4. Слой из ПЭТФ-пленки с маркированием ПЭТ-Э (поверх скрученных изолированных жил); 5. Резиновая защитная оболочка типа РШТ-2, РШТМ-2-ХЛ на основе изопренового и бутадиенового каучуков;  изоляционно-защитная оболочка одножильных кабелей из резины типа РТИШМ, РТИШ-ХЛ на основе изопренового и бутадиенового каучуков.Сфера использования кабеля КГ-Т 3х25-0,38:Кабели предназначены для присоединения передвижных механизмов к электрическим сетям на номинальное переменное напряжение 380 В частоты до 400 Гц или постоянное расчетное напряжение 660 В.Исполнение по климату кабелей У, ХЛ, Т категорий размещения 1, 2, 3 по ГОСТ 15150. Кабельные изделия отличаются стойкостью к солнечного излучения. В тропическом исполнении стойки к поражению плесневыми грибами.период эксплуатации кабельного изделия КГ-Т 3х25-0,38 – не менее 4 лет.Диаметр роликовРастягивающая нагрузка сечение главных жилЧисло циклов перегибов120 мм15 Н2,5 кв.мм30 000200 мм20 Н4,0 кв.мм30 000Многократные изгибы кабеля на угол ±П/2 рад при растягивающем усилии 49 Н:Диаметр роликовсечение главных жилЧисло циклов изгибов200 ммот 6,0 до 16 кв.мм90 000200 ммот 25 до 50 кв.мм60 000400* ммот 70 до 120 кв.мм40 000-----------------------------------------* для моножильных кабельных изделий диаметр ролика должен быть не более 200 мм.
