Кабель силовой ГОСТ провод КПГСН 3х16+1х6

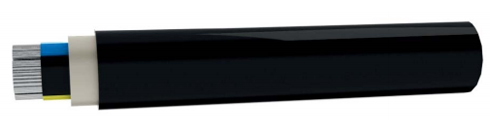

Кабель силовой ГОСТ провод КПГСН 3х16+1х6 Обозначение маркировки кабеля КПГСН 3х16+1х6:К - КабельП - Обмотка токопроводящей жилы полиэтилентерефталатной пленкой марки ПЭТ-ЭГ - ГибкийС - Сердечник из полиэфирных нитей в оболочке из резиныН - В резиновой маслостойкой оболочке, не распространяющей горение3 - число основных кабельных жил16 - сечение главных жил1 - экстра-жила6 - сечение экстра-жилы Строение кабеля КПГСН 3х16+1х6:1. Проводник скрученная из медных или медных лужёных проволок (класс 5); 2. Обмоточный слой - из полимерной ПЭТФ-пленки марки ПЭТ-Э; 3. Резиновый изоляционный слой типа РТИ-1 на основе натурального и бутадиенового каучуков,обозначение (маркировка) проводников: • цифровая: 1, 2, 3, 4,5, заземляющий проводник - 0,• цветовая: коричневый, черный, голубой, заземляющая жила - желто-зеленая; 4. Сердечник из полиэфирных нитей в оболочке из резины. Допускается четырехжильные кабели с номинальным сечением основных жил до 16 мм2 скручивать без сердечника; 5. Обмоточный слой - из полимерной ПЭТФ-пленки марки ПЭТ-Э; 6. Оболочка из маслостойкой резины не распространяющей горение типа РШН-1 на основе полихлоропрена.Сфера использования кабеля КПГСН 3х16+1х6:Силовые кабели повышенной гибкости предназначены для присоединения передвижных механизмов к электрическим сетям на номинальное переменное напряжение 660 В частоты до 400 Гц или постоянное напряжение 1000 В.Кабельные изделия предназначаются для эксплуатирования на суше, реках и озёрах в макроклиматических районах с умеренным климатом в закрытых помещениях с естественной вентиляцией при отсутствии воздействия атмосферных осадков и солнечного излучения, а также в помещениях с повышенной влажностью воздуха (в том числе шахтах, подвалах, судовых и корабельных помещениях), в которых возможно длительное наличие или частая конденсация влаги на стенах и потолке.Устойчивы к воздействию смазочных масел, а также дезинфицирующих и агрессивных веществ, употребляемых в сельском хозяйстве. Не распространяют горение.период эксплуатации кабельного изделия КПГСН 3х16+1х6 – 2,5 года.Многократные перегибы кабеля через систему роликов, [число циклов перегибов]диаметр роликов - 120 мм, растягивающая нагрузка - 15 Н и сечение главных жил до 2,5 кв.мм30000диаметр роликов - 200 мм, растягивающая нагрузка - 20 Н и сечение главных жил 4,0 кв.мм30000 Многократные изгибы кабеля на угол ±П/2 рад при растягивающем усилии 49 Н, [число циклов изгибов]диаметр роликов не более 200 мм и сечение главных жил от 6,0 до 10 кв.мм12000диаметр роликов не более 200 мм и сечение главных жил от 16 до 50 кв.мм10000диаметр роликов не более 400 мм и сечение главных жил от 70 до 120 кв.мм8000нормированная (строительная) длина, более [м]сечение главных жил до 35 кв.мм150сечение главных жил свыше 35 кв.мм125
