Кабель силовой ГОСТ провод КПГУШд 3х120+1х50

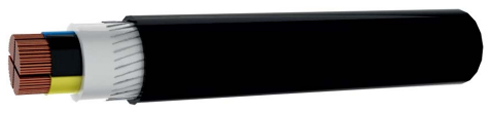

Кабель силовой ГОСТ провод КПГУШд 3х120+1х50 Обозначение маркировки кабеля КПГУШд 3х120+1х50:3 - число основных кабельных жил120 - сечение главных жил1 - экстра-жила50 - сечение экстра-жилы Строение кабеля КПГУШд 3х120+1х50:Проводник - многопроволочные, круглые, медные жилы (5 класс согласно ГОСТу 22483-77).Изоляционное покрытие - резина марки рти-1.Скрутка - основные и нулевые жилы (заземляющие жилы) скрученные вокруг резинового сердечника. В кабелях с одной оболочкой междужильные пустоты заполняются жгутами из резины или синтетических нитей.Внутренний защитный слой - выполнена из резины типа РШТ-2.Оплетка - из хлопчатобумажной пряжи.Внешний защитный слой - из полиуретана.Сфера использования кабеля КПГУШд 3х120+1х50:Кабельные силовые изделия с повышенными параметрами гибкости предназначаются для присоединения мобильных электромеханизмов (портальных кранов) к энергосетям на номиналы переменного электронапряжения до 660 В (400 Гц) или постоянного - 1000 В.Спецификация кабеля КПГУШд 3х120+1х50:Исполнение по климату - У категории размещения 1, 2, 3.Минимальный радиус изгибаниянияния - свыше 10 диаметров кабельного изделия, при допустимой температуре нагрева токопроводящих жил до 85°С.Сопротивление изоляции проводника электрическому току, рассчитанное на 1000 м длины и температуру 20°С:- в процессе приемки и отгрузки — не меньше 50 МОм; - на период работоспособности и сохранения — не менее 1 Мом.Переменное электронапряжение при испытаниях - 2,5 кВ, частотой 50 Гц в течение 5 мин.Кабельные изделия стойки:- к многократным изгибам на угол ±П/2 рад при номинальном растягивающем усилии 49 Н (5,0 кгс); - к воздействию пониженной температуры среды - не ниже –50°С; - к воздействию окружающей среды до +50°С; - к изменению температуры окружающей среды от –50°С до +65°С; - к поражению плесневыми грибами; - к воздействию солнечного излучения.Наименьший период эксплуатации — 4 года.Строительная протяженность кабельных изделий 125 м.
